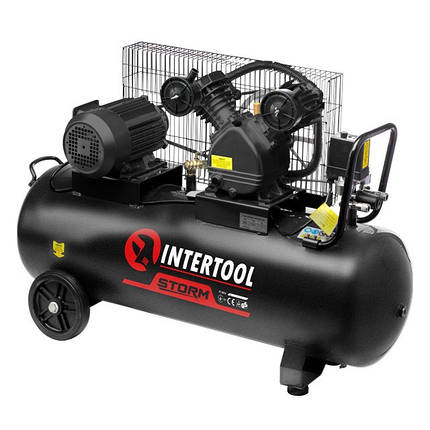

За робочого тиску 8 атм продуктивність компресора становить 500 л/хв, об'єм ресивера — 100 л. Нормальна робота компресора забезпечується у разі співвідношення часу роботи до відпочинку, як 2 до 1. Компресор, для його зручного переміщення по робочому майданчику, має два колеса та хромовану подовжену ручку, з'єднану з ресивером. На зворотному боці ресивера встановлена додаткова ручка для підняття компресора. Дві опорні ніжки згладжують коливання компресора в процесі роботи.

Особливості

Ремінне передавання;

V-подібний;

2 чавунних циліндри;

2 виходи зі швидкорознімними з'єднаннями;

2 манометри та регулятор тиску;

Автоматика;

Аварійний клапан скидання;

Блок керування компресором складається з блока вмикання/вимикання, двох вихідних клапанів, манометрів, запобіжного клапана. Для того, щоб захистити користувача, шківи з ременями закриті захисною металевою решіткою. Компресор має V-подібну головку циліндрів, біля верхньої основи яких розміщені два всмоктувальні фільтри. Чавунні циліндри мають великі ребра охолодження з алюмінію. Компресор обладнаний трифазним електродвигуном 380 В (3000 Вт), який через ремінне передавання надає поршням зворотно-поступальний рух.

Переміщенням поршня забезпечується нагнітання повітря. Пропускний клапан, який розміщений у головці циліндра, забезпечує приплив повітря через повітряний фільтр у циліндр. Потім стиснене повітря через трубопровідну магістраль надходить у балон для стисненого повітря (ресивер). На ресивері встановлений блок автоматики, вимірювач і регулятор тиску, випускний клапан. І, нарешті, через гнучкий шланг (купується окремо) стиснене повітря надходить на під'єднувані пневматичні інструменти та приводить їх у рух. Для забезпечення якісних характеристик стисненого повітря обов'язково використовуйте блок підготовки повітря.
